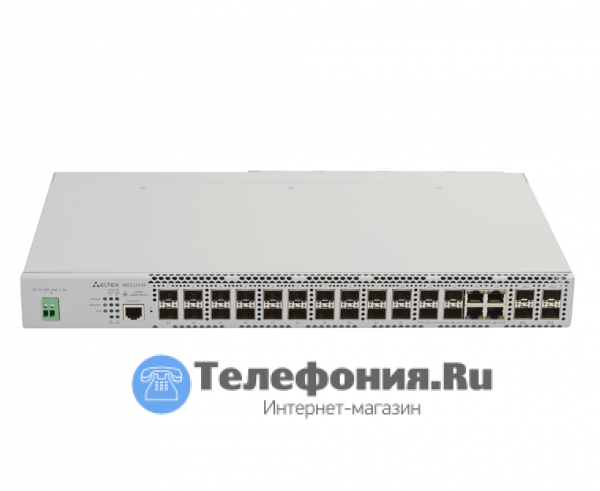

ELTEX MES2324F Коммутатор доступа

ELTEX MES2324F Коммутатор доступа

Ключевые особенности:
Пропускная способность 128 Гбит/c
Неблокируемая коммутационная матрица
Коммутатор L3
Поддержка стекирования
Поддержка Multicast (IGMP, IGMP snooping, MVR)
Расширенные функции безопасности - (L2-L4 ACL,
IP Source address guard, Dynamic ARP Inspection и др.)
Доступны модификации AC и DC

Управляемый коммутатор доступа MES2324 подключает конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов 1G/10G.
Функциональные возможности коммутатора обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.

Пакетный процессор Marvell 98DX3236-A1 (AlleyCat3)

Интерфейсы
24 портов 10/100/1000BASE-T (RJ-45)
4 порта 10GBASE-R (SFP+)/1000BASE-X (SFP)
1 консольный порт RS-232 (RJ-45)

Производительность
Пропускная способность - 128 Гбит/с
Производительность на пакетах длиной 64 байта1 - 95,23 МРРS
Объем буферной памяти - 1,5 Мбайт
Объем ОЗУ (DDR3) - 512 Мбайт
Объем ПЗУ (RAW NAND) - 512 Мбайт
Таблица MAC-адресов - 16384
Количество ARP-записей2 - 820
Таблица VLAN - 4094

Количество L2 Multicast-групп - 2046
Количество правил SQinQ - 360 (ingress)/72 (egress)
Количество правил ACL - 958
Количество маршрутов L3 IPv4 Unicast3 - 818
Количество маршрутов L3 IPv6 Unicast3 - 210
Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)3 - 412
Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)3 - 103
Количество VRRP-маршрутизаторов - 50
Максимальный размер ECMP групп - 8
Количество L3-интерфейсов - 130
Link Aggregation Groups (LAG) - 48, до 8 портов в одном LAG
Качество обслуживания QoS - 8 выходных очередей для каждого порта
Размер Jumbo-фреймов - Максимальный размер пакетов 10240 байт
Стекирование - 8 устройств

Функции интерфейсов
Защита от блокировки очереди (HOL)
Поддержка обратного давления (Back pressure)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo Frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (SPAN, RSPAN)

Стекирование
Функции при работе с МAC-адресами
Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов
Статические записи MAC (Static MAC Entries)
Логирование событий MAC Flapping
Поддержка VLAN
Поддержка Voice VLAN
Поддержка 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP

Функции L2 Multicast
Поддержка профилей Multicast
Поддержка статических Multicast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP snooping Fast Leave на основе порта/хоста
Поддержка Pim-Snooping
Поддержка функции IGMP proxy-report
Поддержка авторизации IGMP через RADIUS
Поддержка MLD Snooping v1,2
Поддержка IGMP Querier
Поддержка MVR

Функции L2
Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка RSTP (Rapid Spaning Tree protocol, IEEE 802.1w)
Поддержка MSTP (Multiple Spanning Tree, IEEE 802.1s)
Поддержка STP Multiprocess
Поддержка PVSTP+
Поддержка RPVSTP+
Поддержка Spanning Tree Fast Link option
Поддержка STP Root Guard
Поддержка STP Loop Guard
Поддержка BPDU Filtering
Поддержка STP BPDU Guard
Поддержка Loopback Detection (LBD) на основе VLAN
Поддержка ERPS (G.8032v2)
Поддержка Flex-link
Поддержка Private VLAN, Private VLAN Trunk
Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3
Статические IP-маршруты

Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP4 (IPv4 Unicast, IPv4 Multicast)
Поддержка протокола BFD (для BGP)
Address Resolution Protocol (ARP)
Поддержка Proxy ARP
Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4)
Поддержка протокола VRRP
Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
Поддержка функции IP Unnumbered
Балансировка нагрузки ECMP

Функции Link Aggregation
Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm
Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6
Функциональность IPv6 Host
Совместное использование IPv4, IPv6

Сервисные функции
Виртуальное тестирование кабеля (VCT)
Диагностика оптического трансивера
Green Ethernet

Функции обеспечения безопасности
Защита от несанкционированных DHCP-серверов (DHCP Snooping)
Опция 82 протокола DHCP
IP Source Guard
Dynamic ARP Inspection
First Hop Security

Поддержка sFlow
Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
Проверка подлинности по портам на основе 802.1x
Guest VLAN
Система предотвращения DoS-атак
Сегментация трафика
Фильтрация DHCP-клиентов
Предотвращение атак BPDU
Фильтрация NetBIOS/NetBEUI
PPPoE Intermediate Agent
ACL (Списки управления доступом)
L2-L3-L4 ACL (Access Control List)
Поддержка Time-Based ACL
IPv6 ACL

ACL на основе:
Порта коммутатора
Приоритета 802.1p
VLAN ID
EtherType
DSCP
Типа протокола

Номера порта TCP/UDP Содержимого пакета, определяемого пользователем (User Defined Bytes)
Основные функции качества обслуживания (QoS) и ограничения скорости
Статистика QoS
Ограничение скорости на портах (shaping, policing)
Поддержка класса обслуживания 802.1p
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Управление полосой пропускания
Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
Три цвета маркировки
Назначение меток CoS/DSCP на основании ACL
Настройка приоритета 802.1p для VLAN управления
Перемаркировка DSCP to COS, COS to DSCP
Назначение VLAN на основании ACL
Назначение меток 802.1p, DSCP для протокола IGMP
ОАМ/CFM
802.3ah Ethernet Link OAM
Dying Gasp
802.1ag Connectivity Fault Management (CFM)
802.3ah Unidirectional LinkDetection (протокол обнаружения однонаправленных линков)

Основные функции управления
Загрузка и выгрузка конфигурационного файла по TFTP/SCP
Перенаправление вывода команд CLI в произвольный файл на ПЗУ
Протокол SNMP
Интерфейс командной строки (CLI)

Web-интерфейс Syslog
SNTP (Simple Network Time Protocol)
NTP (Network Time Protocol)
Traceroute
LLDP (802.1ab) + LLDP MED

Возможность обработки трафика управления с двумя заголовками 802.1Q
Поддержка авторизации вводимых команд с помощью сервера TACACS+
Управление доступом к коммутатору – уровни привилегий для пользователей
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
Функция Change of Authorization (CoA)
Сервер SSH, сервер Telnet
Клиент SSH, клиент Telnet
Удаленный запуск команд посредством SSH
Поддержка SSL

Поддержка макрокоманд
Журналирование вводимых команд
Системный журнал
Автоматическая настройка DHCP
DHCP Relay (Option 82)
DHCP Option 12
DHCPv6 Relay, DHCPv6 LDRA (Option 18,37)
Добавление тега PPPoE Circuit-ID
Flash File System
Команды отладки
Механизм ограничения трафика в сторону CPU
Шифрование пароля
Восстановление пароля
Ping (поддержка IPv4/IPv6)
Сервер DNS (Resolver)

Функции мониторинга
Статистика интерфейсов
Удаленный мониторинг RMON/SMON
Поддержка IP SLA
Мониторинг загрузки CPU по задачам и по типу трафика
Мониторинг загрузки оперативной памяти (RAM)
Мониторинг температуры
Мониторинг TCAM
Стандарты MIB/IETF
RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 1271,1757, 2819 RMON MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 3289 DIFFSERV MIB
RFC 2021 RMONv2 MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 802.3 MAU MIB
RFC 2674, 4363 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB для TCP
RFC 4113 MIB для UDP
RFC 2620 RADIUS Accounting Client MIB
RFC 2925 Ping & Traceroute MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
RFC 793 TCP
RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
RFC 826 ARP
RFC 854 Telnet

Физические характеристики и условия окружающей среды

Питание:

110-250В АС, 50-60 Гц

36-72В DC

Максимальная потребляемая мощность - 25 Вт

Рабочая температура окружающей среды от -20 до +50°С

Температура хранения от -50 до +70°С

Рабочая влажность Не более 80%

Пассивное охлаждение

Исполнение - 19", 1U

Размеры (ШхВхГ),мм: 430x44x158

Масса - 2,25 кг
